Котел ДКВр-2,5-13ГМ  – двухбарабанный, вертикально-водотрубный котел, реконструированный, производительностью 2,5 тонны пара в час. Котел предназначен для выработки насыщенного пара посредством сжигания газа или жидкого топлива для технологических нужд промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.

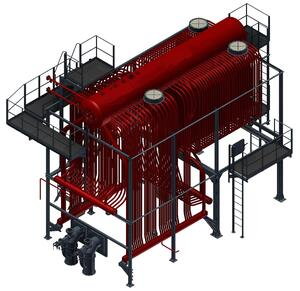

Котел ДКВр-2,5-13ГМ имеет два барабана: верхний и нижний, а также экранированную топочную камеру и конвективный пучок. Продольно расположенные барабаны соединены развальцованными в них гнутыми конвективными трубами, образующими развитый конвективный пучок. Топочная камера котла делится шамотной перегородкой на топку котла и камеру догорания, что позволяет повысить КПД котла за счет снижения химического недожога.

Внутри котельного пучка имеется чугунная перегородка, которая разделяет его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб. Вход газов из топки в камеру догорания и выход газов из котла – ассиметричные.

Для доступа в топочную камеру котла установлен лаз. С целью проверки состояния изоляции нижней части верхнего барабана в топочной камере установлен лючок в месте разрежения труб бокового экрана.

Котел ДКВр-2,5-13ГМ снабжен пружинными предохранительными клапанами, один из которых является контрольным. На верхнем барабане котла устанавливаются манометр, указатели уровня, главная паровая задвижка, клапаны для отбора проб пара, а также пара на собственные нужды.

У котла ДКВр-2,5-13ГМ  опорная рама и обвязочный каркас сварной конструкции. Тяжелая обмуровка   производится на монтаже. Котел для удобства обслуживания оснащен лестницами и площадками.

Принцип работы парового котла ДКВр-2,5-13ГМ

Циркуляция в котле ДКВр-2,5-13ГМ  происходит следующим образом: питательная вода поступает в верхний барабан по питательной линии, откуда по трубам конвективного пучка поступает в нижний барабан. Питание экранов производится необогреваемыми трубами из верхнего и нижнего барабанов. Пароводяная смесь из экранов и подъемных труб пучка поступает в верхний барабан. Котел снабжен внутрибарабанным паросепарационным устройством для получения пара.

Возможен перевод парового котла ДКВр-2,5-13ГМ в водогрейный режим, что позволяет, кроме повышения производительности котельных установок, уменьшить затраты на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сократить расходы на подготовку воды, существенно снизить расход топлива. Среднеэксплуатационный КПД котла ДКВр-2,5-13ГМ, используемого в качестве водогрейного, повышается на 2,0-2,5%.
